Cableado estructurado
1.
Que es el cableado estructurado.?
R\
Consiste en el regado de cable en el interior de un edificio con el propósito
de implementar una Red de Área Local LAN
2.
Que es la ANSI?
R\
(American National Standards Institute - Instituto Nacional Americano de
Estándares). Organización encargada de estandarizar ciertas tecnologías en
EEUU. Es miembro de la ISO,
que es la organización internacional para la estandarización. Buscan que las
características y la performance de los productos sean consistentes, que las
personas empleen las mismas definiciones y términos, y que los productos sean
testeados de la misma forma.
3.
Que es la EIA?
R\ELECTRONIC
INDUSTRIES ALLIANCE (EIA) ALIANZA DE INDUSTRIAS ELECTRONICAS
Sus
objetivos Promover el desarrollo de la Tecnología.
Mejorar la competitividad de la industria de alta tecnología.
Mejorar la competitividad de la industria de alta tecnología.
4.
Que es la TIA?
R\
TELECOMMUNICATIONS INDUSTRY ASSOCIATION (TIA) asociación de industrias de la
telecomunicación, Es una asociación de los Estados Unidos que representa casi
600 compañías de Telecomunicaciones.
5.
Que es la ISO?
R\
International Organization for Standardization (ISO) Organización internacional
para estandarización, Su función principal es la de buscar la estandarización
de normas de productos y seguridad para las empresas u organizaciones a nivel
internacional. Estas Normas se aplican en 157 países.
Objetivo:
Promover
el desarrollo de normas internacionales de fabricación, comercio y comunicación
para todas las ramas industriales a excepción de la eléctrica y la electrónica.
6.
Que es la norma EIA/TIA 568 A?
R\
Hace Referencia al Cableado de Telecomunicaciones para Edificios Comerciales
que Soporte un ambiente multiproducto y multiproveedor.
El propósito de esta norma es definir: La planeación y Instalación de cableado de edificios
Este estándar fue desarrollada y aprobada por comités del Instituto Nacional Americano de Normas (ANSI), la Asociación de la Industria de Telecomunicaciones (TIA), y la Asociación de la Industria Electrónica (EIA).La norma establece criterios técnicos y de rendimiento para la instalación de cableado de edificios comerciales Según este estándar, la forma de engastar un cable UTP con un conector RJ-45 macho sigue el orden especificado en la tabla siguiente:
El propósito de esta norma es definir: La planeación y Instalación de cableado de edificios
Este estándar fue desarrollada y aprobada por comités del Instituto Nacional Americano de Normas (ANSI), la Asociación de la Industria de Telecomunicaciones (TIA), y la Asociación de la Industria Electrónica (EIA).La norma establece criterios técnicos y de rendimiento para la instalación de cableado de edificios comerciales Según este estándar, la forma de engastar un cable UTP con un conector RJ-45 macho sigue el orden especificado en la tabla siguiente:
N°
PIN 568A
1.
BLANCO-VERDE
2.VERDE
3.BLANCO-NARANJA
4.AZUL
5.BLANCO-AZUL
6.NARANJA
7.BLANCO-CAFE
8. CAFE
2.VERDE
3.BLANCO-NARANJA
4.AZUL
5.BLANCO-AZUL
6.NARANJA
7.BLANCO-CAFE
8. CAFE
7.
Que es la norma EIA/TIA 568 B?
R\
Estándar que define el Cableado de Telecomunicaciones para Edificios Comerciales. Desarrollado por AT&T con el
nombre de 258A.
Posteriormente fue incluido y nombrado como TIA/EIA-568B.Según este estándar, la forma de encajar el cable UTP con un conector RJ-45 macho sigue el orden especificado en la tabla siguiente:
Posteriormente fue incluido y nombrado como TIA/EIA-568B.Según este estándar, la forma de encajar el cable UTP con un conector RJ-45 macho sigue el orden especificado en la tabla siguiente:
N° PIN
568A
1 BLANCO-NARANJA
1 BLANCO-NARANJA
2
NARANJA
3
BLANCO-VERDE
4
AZUL
5
BLANCO-AZUL
6
VERDE
7
BLANCO-CAFÉ
8 CAFE
8 CAFE
8.
Que es el cableado horizontal?
R\Se denomina Cableado horizontal
al conjunto de cables y conectores que van desde el armario de distribución
hasta las rosetas del puesto de trabajo. La topología es siempre en estrella.
La norma recomienda usar los conectores RJ-45 en cada puesto de trabajo, o sea
dos cables para cada usuario, para su uso indistinto como voz y/o datos. Todos
los cables se concentran en el denominado.
9.
A que se le llama área de trabajo?
R\Se define como la zona donde
están los distintos puestos de trabajo de la red. En cada uno de ellos habrá
una roseta de conexión
que permita conectar el dispositivo o dispositivos que se quieran integrar en
la red. El área de trabajo comprende todo lo que se conecta a partir de
la roseta de conexión hasta los propios dispositivos a conectar (ordenadores e
impresoras fundamentalmente). Están también incluidos cualquier filtro,
adaptador, etc. , que se necesite. Éstos irán siempre conectados en el exterior
de la roseta. Si el cable se utiliza para compartir voz, datos u otros
servicios, cada uno de ellos deberá de tener un conector diferente en la propia
roseta de conexión.
10.
Que son las tomas de equipos / usuario?
R\ Se extiende de la toma\conector de telecomunicaciones o al final del
sistema del cableado horizontal hasta el equipo de la estación y está fuera del
alcance de la norma EIA\TIA 568 A. Se deben hacer ciertas consideraciones
cuando se diseña el cableado de las áreas de trabajo generalmente no es
permanente y debe ser fácil de cambiar.
11.
Que es el armario/cuarto de telecomunicaciones?
R\Un cuarto de telecomunicaciones
es el área en un edificio utilizada para el uso exclusivo de equipo asociado
con el sistema de cableado de telecomunicaciones.
El espacio del cuarto de comunicaciones no debe ser compartido con instalaciones eléctricas que no sean de telecomunicaciones. El cuarto de telecomunicaciones debe ser capaz de albergar equipo de telecomunicaciones, terminaciones de cable y cableado de interconexión asociado. El diseño de cuartos de telecomunicaciones debe considerar, además de voz y datos, la incorporación de otros sistemas de información del edificio tales como televisión por cable (CATV), alarmas, seguridad, audio y otros sistemas de telecomunicaciones.
El espacio del cuarto de comunicaciones no debe ser compartido con instalaciones eléctricas que no sean de telecomunicaciones. El cuarto de telecomunicaciones debe ser capaz de albergar equipo de telecomunicaciones, terminaciones de cable y cableado de interconexión asociado. El diseño de cuartos de telecomunicaciones debe considerar, además de voz y datos, la incorporación de otros sistemas de información del edificio tales como televisión por cable (CATV), alarmas, seguridad, audio y otros sistemas de telecomunicaciones.
12.
Que es un rack?
R\Un Rack es un Gabinete que puede contener: dispositivos
de red, una patchera desde donde salen cables de red de datos para conectar una
distintas PC, puede contener servidores, etc. El
término Rack se utiliza para identificar cajas contenedoras. Es un armario, no
tiene electricidad, no tiene enchufe, no se puede quemar con un corte de luz,
no es un dispositivo de red que se pueda reiniciar. Básicamente, un Rack No es un dispositivo
de red. Es una caja que puede ser de chapa, que puede tener puertas de vidrio,
que puede ser de distintos tamaños. La idea es que los cables de red de datos,
o los dispositivos de red que custodia el Rack, sean cuidadosamente tratados.
De esta manera, se garantiza que los usuarios no sufrirán pérdida de
conectividad porque un cable se desenchufe de una boca de red o de un
dispositivo contenido en un Rack.
13.
Que es una bandeja y para que se usa en el RACK?
R\Las Bandejas son un elemento
importante en la Organización de un Gabinete o Rack, ya que estas permiten
el montaje y organización de múltiples dispositivos que no están dentro del
formato de 19" como: Routers, Conversores de Fibra, DVR´s, Switches KVM y
Monitores, entre muchos otros.
Ofrece un amplio portafolio de
bandejas diseñadas para múltiples propósitos y permiten organizar desde un
pequeño equipo, hasta un servidor.
14.
Que es un organizador de cables?
R\Los organizadores de cables persiguen múltiples funciones. Por un
lado, son herramientas que tenemos para controlar el consumo extra de electricidad,
y de este modo, ahorrar un poco más en la economía doméstica. Por otro lado,
nos servirán para mantener los cables en su lugar (en
lugar de que estén desparramados por el piso) previniendo accidentes, como tropiezos,
arrastre de los cables (y, con ellos, de los aparatos eléctricos), su
manipulación por manos de infantes, y también con su sola presencia logramos dar un toque estético y de orden que muchas veces solemos
descuidar, relegando los grupos de cables a zapatillas y multiplicadores de
conexión comunes y corrientes.
15. Que
es el cableado vertical o Backbone?
R\El Backbone provee
interconexión entre el cuarto de telecomunicaciones, cuarto de
equipos y la entrada al edificio. Este consiste del cable Backbone,
del cross-connect intermedio y principal, de las terminaciones mecánicas y de
los patch cords.
El Rack, el cuarto de equipos y los puntos demarcados pueden estar localizados en diferentes edificios; el Backbone incluye el medio de transmisión entre diferentes edificios.
El cableado vertical debe soportar todos los dispositivos que están dentro del Rack y a menudo todas las impresoras, terminales y servidores de archivo de un piso de un edificio. Si más clientes o servidores son agregados a un piso, ellos compiten por el ancho de banda disponible en el cableado vertical. Sin embargo existe una ventaja, y esta es la poca cantidad de canales verticales en un edificio y por ello se pueden usar equipos más costosos para proveer un mayor ancho de banda.
Este es el área donde la fibra óptica se ha convertido en el medio más apropiado.
El cableado vertical se presenta en diferentes topologías, la más usada es la topología en estrella.
El Rack, el cuarto de equipos y los puntos demarcados pueden estar localizados en diferentes edificios; el Backbone incluye el medio de transmisión entre diferentes edificios.
El cableado vertical debe soportar todos los dispositivos que están dentro del Rack y a menudo todas las impresoras, terminales y servidores de archivo de un piso de un edificio. Si más clientes o servidores son agregados a un piso, ellos compiten por el ancho de banda disponible en el cableado vertical. Sin embargo existe una ventaja, y esta es la poca cantidad de canales verticales en un edificio y por ello se pueden usar equipos más costosos para proveer un mayor ancho de banda.
Este es el área donde la fibra óptica se ha convertido en el medio más apropiado.
El cableado vertical se presenta en diferentes topologías, la más usada es la topología en estrella.
16.
Que es un patchcord?
R\PatchCord o
'''ficha usada para los rj45' que se usa en una red para conectar un
dispositivo electrónico con otro.
17.

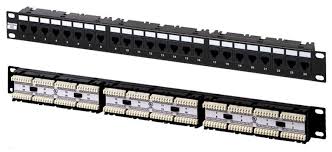

Que es un Patch Panel, anexe imagen frontal y
posterior del mismo.
R\Los llamados Patch Panel son
utilizados en algún punto de una red informática donde todos los cables de red
terminan. Se puede definir como paneles donde se ubican los puertos de una red,
normalmente localizados en un bastidor o rack de telecomunicaciones. Todas las
líneas de entrada y salida de los equipos (ordenadores, servidores,
impresoras... etc.) tendrán su conexión a uno de estos paneles.
En una red LAN, el Patch Panel
conecta entre sí a los ordenadores de una red, y a su vez, a líneas salientes
que habilitan la LAN para conectarse a Internet o
a otra red WAN. Las conexiones se realizan con “patch cords” o cables de
parcheo, que son los que entrelazan en el panel los diferentes equipos.
18.
Que es el cable UTP?
R\El cable de par trenzado normal
y se le referencia por sus siglas en inglés UTP (Unshield Twiested Pair / Par
Trenzado no Apantallado). Las mayores ventajas de este tipo de cable son su
bajo costo y su facilidad de manejo. Sus mayores desventajas son su mayor tasa
de error respecto a otros tipos de cable, así como sus limitaciones para
trabajar a distancias elevadas sin regeneración.
Para las distintas tecnologías de red local, el cable de pares de cobre no apantallado se ha convertido en el sistema de cableado más ampliamente utilizado.
Para las distintas tecnologías de red local, el cable de pares de cobre no apantallado se ha convertido en el sistema de cableado más ampliamente utilizado.
19.
Cuál es la distancia máxima del cable entre el
armario de telecomunicaciones y la toma de usuario?
20.
Que es una canaleta, que tipos de esta existen
(materiales), de que medidas se encuentra y de que depende elegir una para su
instalación?
R\Las canaletas son tubos
metálicos o plásticos que conectados de forma correcta proporcionan al cable
una mayor protección en contra de interferencias electromagnéticas originadas
por los diferentes motores eléctricos. Para que las canaletas protejan a los
cables de dichas perturbaciones es indispensable la óptima instalación y la
conexión perfecta en sus extremos.
Tipos de canaletas:
Canaletas tipo escaleras:
Estas bandejas son muy flexibles, de fácil instalación y fabricadas en
diferentes dimensiones. Son de uso exclusivo para zonas techadas, fabricadas en
planchas de acero galvanizado de 1.5 Mm. y 2.0 Mm. de espesor.
Tipo Cerrada: Bandeja en forma de "U", utilizada con o
sin tapa superior, para instalaciones a la vista o en falso techo. Utilizadas
tanto para instalaciones eléctricas, de comunicación o de datos. Este tipo de
canaleta tiene la ventaja de poder recorrer áreas sin techar.
Tipos Especiales: Estas bandejas pueden ser del tipo de colgar o
adosar en la pared y pueden tener perforaciones para albergar salidas para
interruptores, toma - corrientes, datos o comunicaciones. La pintura utilizada
en este tipo de bandejas es electrostática en polvo, dándole un acabado
insuperable.
Canaletas plásticas: Facilita y resuelve todos los problemas de conducción
y distribución de cables. Se utilizan para fijación a paredes, chasis y
paneles, vertical y horizontalmente. Los canales, en toda su longitud, están
provistas de líneas de pre ruptura dispuestas en la base para facilitar el
corte de un segmento de la pared para su acoplamiento con otras canales
formando T, L, salida de cables, etc.
Canal salva cables: Diseñado especialmente para proteger y decorar
el paso de cables de: telefonía, electricidad, megafonía, computadores, etc.
por suelos de oficinas. Los dos modelos de Salva cables disponen de tres
compartimentos que permiten diferenciar los distintos circuitos. La canaleta es
un canal montado sobre la pared con una cubierta móvil.
21. Que
es la categoría de un cable? Y cual(es) se usan actualmente en UTP?
R\Una categoría de cableado es un
conjunto de parámetros de Transmisión que garantizan un ancho de banda
determinado en un canal De comunicaciones. El que se utiliza actualmente en UTP
es el cable de par trenzado.
22. Que
es un conector RJ45?
R\ El RJ45 es un conector muy utilizado en las computadoras. Posee ocho pines, que normalmente se usan como extremos de cables de par trenzado.
23.
Indique mediante gráfico y explique la
codificación de colores para el cableado según la norma EIA/TIA 568 A Y 568 B,
explique sus diferencias.
24.
Que es un cable cruzado?
R\Es un cable de red con una
configuración especial que te permite conectar dos computadoras entre si para
pasar información, también sirva para la comunicación entre routers y firewalls
25. Que
es un Jack o insertos? Identifique
gráficamente su modo de conexión al cable UTP.
R\Los Jack son unos conectores
que sirven de intermediario entre el Patch Cord que conecta una PC al cable que
llega al Pacth Panel. Cada uno de estos representa un punto de red instalado, y
van dentro Las cajas toman datos. Para conectar los hilos del cable UTP al
Jack, existen a presión y otros
26.
Que es un faceplate?
El Faceplate es un accesorio para el montaje de
redes estructuradas que se usan en conjunto con los Keystone.
Este accesorio se le pone al Keystone y se instalan sobre las cajas de las paredes, de esta manera los puntos de red quedan ubicados de manera natural en el espacio instalado y con un terminado elegante y estético.
Este accesorio se le pone al Keystone y se instalan sobre las cajas de las paredes, de esta manera los puntos de red quedan ubicados de manera natural en el espacio instalado y con un terminado elegante y estético.
